螺栓、螺母的認知

　　一、螺栓，螺母的廣泛應用

　　緊固件是作緊固連接用且應用非常廣泛的一類機械零件。在各種機械、設備、車輛、船舶、鐵路、橋梁、建筑、結構、工具、儀器、儀表和用品等上面，都可以看到各式各樣的緊固件。

　　二、螺栓，螺母的基礎知識

　　1.性能等級劃分：3.6 4.6 4.8 5.6 5.8 6.8 碳鋼，無熱處理 8.8 低碳鋼，淬火并回火處理 9.8低碳鋼，淬火并回火處理 10.9 12.9合金鋼，淬火并回火處理。一共十個級別，數值越高，代表螺栓、螺母的強度越高。例如：螺栓強度標識為：8.8 其意義為，頭一個8表示公稱抗拉強度為800N/平方毫米，下一個8表示屈強比為0.8.由公式：屈服強度:稱抗拉強度=屈強比 屈服強度為800X0.8=640N/平方毫米。表示該螺栓在力矩達到640/平方毫米時會失效。


　　2.牙型劃分：普通螺紋，矩形螺紋，梯形螺紋，鋸齒形螺紋。

　　3.按螺距劃分：

　?、俅盅?。耐磨性好，強度高，應用廣泛。

　?、诩氀?。自鎖性好，不耐磨，易滑絲。多用于薄壁零件的連接。

　　4.螺栓，螺母規格型號表示方法

　　粗牙螺栓用M和公稱直徑表示，M8 M10

　　細牙螺栓用M和公稱直徑x螺距表示，M8x1 M10x1.5

　　螺紋左旋用LH表示，右旋不標注。

　　旋合長度：中等長度不做標準。長組和短組旋合長度的螺紋，用字母L和S標注。

　　例如：M20 x 2 LH - 5g6g -S Tr20 x 8 (P4)

　　(1)螺栓的型號表示：M-公稱直徑X長度(mm)。

　　M代表米制螺紋，比如M8X1.25X50意思是公稱直徑為8mm螺距為1.25螺桿長度為50mm，L表示螺栓的長度，D表示公稱直徑。

　　(2)螺母的型號表示：標準 M-公稱直徑

　　三、緊固件的連接基本類型

　　1.螺栓連接。普通螺栓連接(被連接件有螺紋，螺栓受軸向，橫向載荷)鉸制孔用螺栓連接(被連接件無螺紋，受橫向載荷。)

　　2.雙頭螺栓連接。(多用于厚度較厚，材質較軟的零件。經常拆卸的場合。)比如發動機，變速器支撐。

　　3.螺釘連接。(不常拆卸的場合，受力小，容易滑絲。儀表內飾緊固)

　　4.緊定螺釘連接。(傳遞不大的力或扭矩，固定兩零件的相對位置)

　　5.自攻螺釘連接。(金屬薄板，輕合金，塑料件)

　　6.T型螺栓連接。(鋼構)

　　7.吊環螺栓連接。(起吊重物，設備)

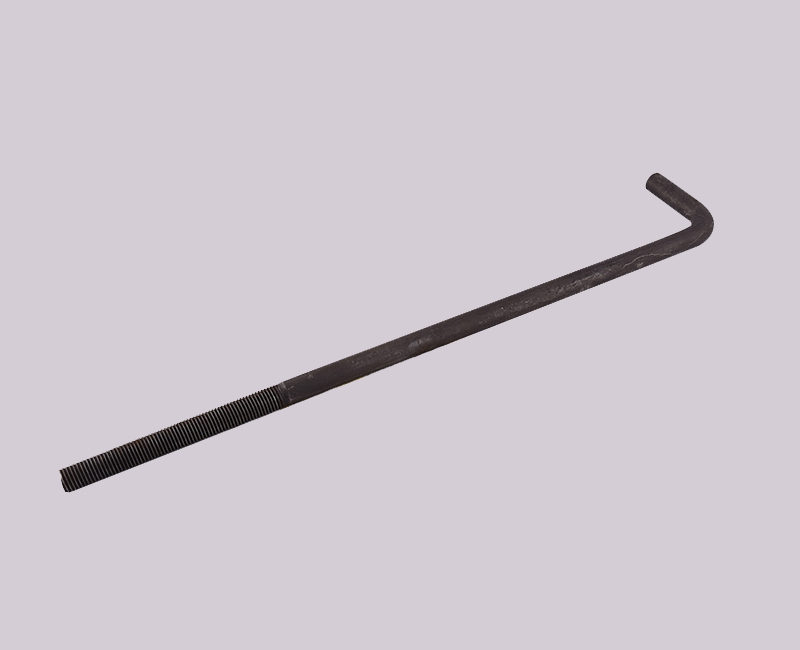

　　8.地腳螺栓連接。(固定設備)

　　四、擰緊工具

　　1.手動工具：棘輪扳手，卡扣扳手，螺絲刀，數顯扭力扳手等。

　　2.自動工具：(氣動，電動。液壓在總裝使用較少)

　　2.1氣動工具：

　　優點，重量輕，反作用力小，運轉平穩，成本低。

　　缺點，精度低，使用范圍小。(預緊，內飾件)

　　2.2電動工具：

　　(1)手持式電槍，優點，精度高，運轉平穩，無管線制約。缺點，反作用力大，維修困難，須定期更換電池。(內飾件，小力矩)

　　(2)擰緊機，優點，精度高，可達±1%，力矩信息可追溯，擰緊質量穩定可靠，可實現多種方式、多功能力矩共用。(主要用于大扭矩，扭矩精度要求較高的工位)

　　3.電槍工具的基本操作。(啟動開關，正反交替，力矩信號燈識別)

　　4.電槍工具使用的注意事項。(拿握電槍姿勢，手動工具操作永遠為拉，不是推。電槍旋轉部位不能用手去抓握。不能用工具敲打零件。)

　　5.力矩的檢測。

　　(1)動態扭矩測量：在線力矩傳感器測量。(真實反映力矩值)

　　(2)靜態扭矩測量：用力矩扳手測量。(有一定誤差)擰緊法，擰松法，復位畫線法。

　　五、螺紋的防松

　　1.螺紋防松的原因：在沖擊、振動、變載，溫度變化較大時。導致連接螺栓，螺母松動、脫落?？赡軙斐墒鹿?。

　　2.螺紋防松的方法。

　　(1)摩擦防松：平口墊圈，彈簧墊圈，自鎖螺母，帶有尼龍圈的螺母。

　　(2)機械防松：止動墊圈，開口銷，串聯鋼絲。(要求較高的位置使用)

　　(3)不可拆卸式防松：點焊，涂抹粘接劑，沖點螺紋。

　　六、緊固順序

　　1.螺栓，螺母緊固時，原則性的先預緊再緊固。避免打滑，打斷現象發生。

　　2.生產中要求：右手拿槍，電槍拿握姿勢正確。左手拿螺栓，螺母，保證螺栓數量，投喂螺栓方式熟練。

　　3.緊固順序。

　　多顆螺栓緊固時操作順序
